Výstavba a rehabilitace plynovodů - VTL, STL, NTL
Jsme specialisté na liniové stavby. Zajišťujeme komplexní výstavbu, rekonstrukce a rehabilitace plynovodů všech tlakových úrovní (vysokotlak, středotlak, nízkotlak). Díky vlastní technice a týmu certifikovaných svářečů realizujeme zakázky na klíč v rekordních časech a nejvyšší kvalitě.
Co je plynovod a jaké jsou jeho typy?
Plynovod je potrubní systém určený k bezpečné přepravě zemního plynu od zdroje nebo předávací stanice až ke konečným odběratelům. Podle provozního tlaku rozlišujeme několik základních typů plynovodů, které se liší použitým materiálem, bezpečnostními nároky a způsobem pokládky.
Vysokotlaký plynovod (VTL)
- Provozní tlak: 0,4 - 4 MPa (4 - 40 bar)
- Materiál: Ocel (izolovaná) nebo moderní PE 100 RC (pro nižší VTL)
- Použití: Páteřní rozvody, přeprava plynu na delší vzdálenosti, napájení regulačních stanic.
- Průměr: Obvykle DN 50 až DN 500
Středotlaký plynovod (STL)
- Provozní tlak: 5 kPa - 0,4 MPa (0,05 - 4 bar)
- Materiál: Převážně Polyetylen (PE 100)
- Použití: Hlavní distribuční rozvody ve městech a obcích.
- Průměr: DN 32 až DN 315
Nízkotlaký plynovod (NTL)
- Provozní tlak: do 5 kPa (běžně 2,1 kPa)
- Materiál: PE 100, u starších rozvodů ocel nebo litina.
- Použití: Lokální rozvody a přípojky přímo k objektům.
- Průměr: DN 25 až DN 160
Rehabilitace a sanace VTL plynovodů - naše specialita
Starší vysokotlaké plynovody z 70. a 80. let často trpí korozí a degradací izolace. Kompletní výměna je velmi nákladná a administrativně složitá. Proto nabízíme hloubkovou revizi a sanaci, která prodlouží životnost plynovodu o 15-25 let za zlomek ceny nové výstavby.
Co zahrnuje rehabilitace?
- 1. Diagnostika stavu: Průjezd inteligentním čističem (Smart PIG / ILI), ultrazvuková měření tloušťky stěny a defektoskopie.
- 2. Čištění potrubí: Mechanické čištění a "ježkování" pro odstranění usazenin a kondenzátu.
- 3. Opravy vad: Tlaková reparace kompozitovými objímkami bez nutnosti odstávky (snížení tlaku).
- 4. Katodická ochrana: Instalace nebo obnova aktivní protikorozní ochrany.
Výhody: Úspora 50-70 % nákladů oproti nové výstavbě, minimální zásah do krajiny a realizace v řádu týdnů.
Jak probíhá výstavba nového plynovodu?
Realizace plynovodu je komplexní proces, který vyžaduje přesnou koordinaci. Zde je přehled kroků, které zajišťujeme:
1. Přípravná fáze
- Projektová dokumentace - Zpracování projektu pro stavební povolení a územní rozhodnutí.
- Inženýring - Vyjádření všech správců sítí (elektřina, voda, spoje) a zajištění povolení záboru.
- Vytýčení tras - Geodetické vytyčení trasy budoucího plynovodu v terénu.
2. Realizační fáze
- Vytýčení podzemních sítí - Přesná lokalizace stávajících vedení, aby nedošlo k jejich poškození.

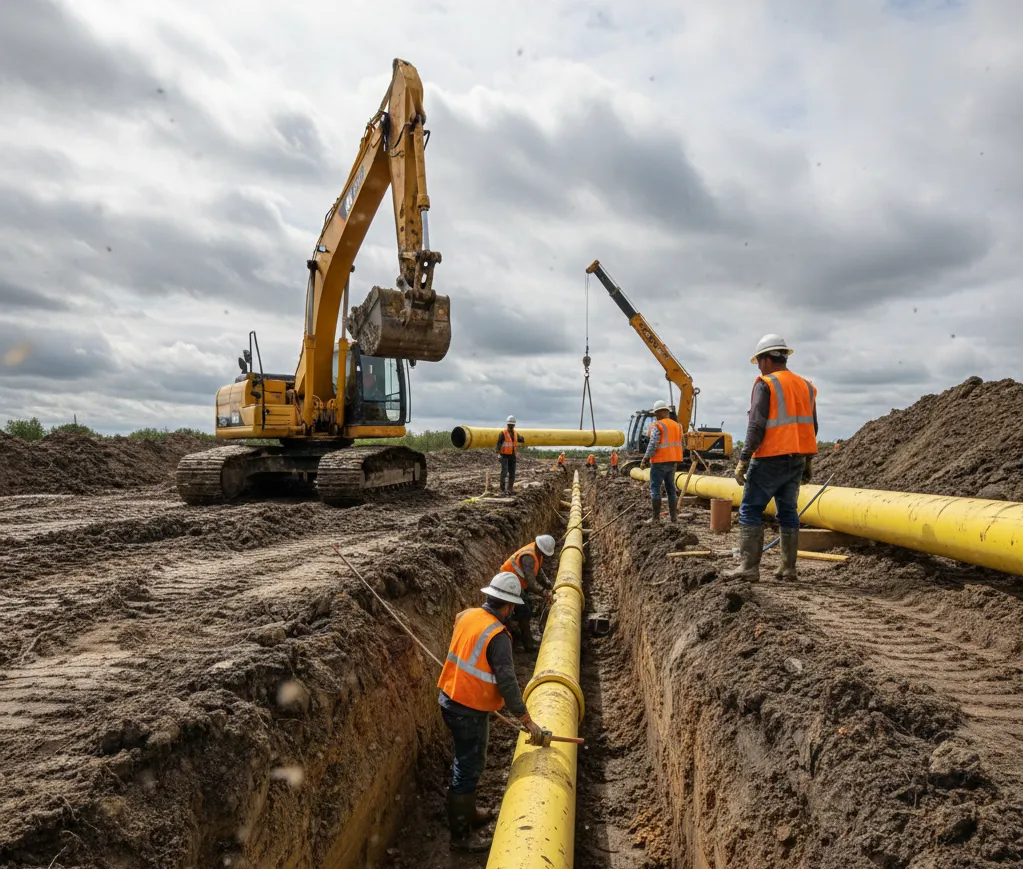

- Zemní práce - Hloubení rýhy (min. 1,0 m hloubka) vlastní mechanizací.
- Pokládka potrubí - Rozvinutí PE potrubí nebo svařování ocelových trubek na okraji výkopu.
- Svařování - Spojování metodou elektrotvarovek (PE) nebo obloukovým svařováním (ocel). Každý svar má svůj protokol.
- Kontrola svarů - Nedestruktivní zkoušení (ultrazvuk, rentgen u oceli) pro 100% jistotu těsnosti.
- Tlaková zkouška - Napuštění potrubí vzduchem nebo dusíkem na zkušební tlak (dle TPG 702 01).
- Zásyp a rekultivace - Pískové lože, obsyp, výstražná fólie a uvedení povrchu do původního stavu.
3. Dokončení a spuštění
- Geodetické zaměření skutečného provedení stavby (digitální mapa).
- Výchozí revize plynového zařízení.
- Odvzdušnění a vpuštění plynu do nového řadu.
Bezvýkopové technologie (Mikrotunelování / HDD)
V hustě zastavěných oblastech nebo při křížení vodních toků a železnic není možné kopat otevřenou rýhu. Využíváme moderní metody:
Řízené protlaky (HDD)
Horizontální vrtání řízené z povrchu. Vhodné pro délky 50 - 500 m a průměry až do DN 315. Minimální zásah do životního prostředí.
Klasické protlaky (Krtkování)
Ekonomické řešení pro kratší úseky (do 30 m), například podchody pod silnicí pro přípojky k rodinným domům.
Normy a bezpečnostní předpisy
Bezpečnost je v plynárenství na prvním místě. Dodržujeme přísné normy:
Bezpečnostní vzdálenosti a hloubka uložení
| Typ plynovodu | Min. vzdálenost od objektů | Min. hloubka uložení |
|---|---|---|
| VTL (nad 0,4 MPa) | 10 - 100 m (dle tlaku a DN) | 1,2 m |
| STL | 1 - 10 m | 1,0 m |
| NTL | 0,8 - 4 m | 0,8 m (1,0 m pod komunikací) |
Certifikace a kvalifikace
- ✅ Certifikovaní svářeči s úřední zkouškou pro plasty (EP) i ocel (ZK).
- ✅ Oprávnění TIČR k montážím vyhrazených plynových zařízení bez omezení tlaku.
- ✅ Certifikace pro montáž systémů egeplast, Wavin, agru.
- ✅ Členství v České plynárenské unii (ČPU).
- ✅ Zavedený systém managementu jakosti ISO 9001.
Vybrané reference
Rehabilitace VTL plynovodu DN 300
Délka: 12 km
Rok: 2023
Kompletní sanace dálkového řadu. Byla provedena ILI inspekce, oprava 45 defektů izolace a 3 lokální výřezy vad materiálu. Životnost prodloužena o 20 let.
Výstavba STL sítě pro novou zástavbu
Délka: 2,5 km + 45 přípojek
Rok: 2022
Zasíťování lokality pro 60 rodinných domů. Součástí byly 3 řízené podvrty pod krajskou komunikací.
Často kladené otázky (FAQ)
Ano, výstavba plynovodu i přípojky vyžaduje územní souhlas nebo stavební povolení. Naše firma za vás může vyřídit veškerou inženýrskou činnost a jednání s úřady.
Moderní trubní systémy z PE 100 RC mají projektovanou životnost minimálně 50 let, reálně však při správné pokládce vydrží i výrazně déle. Jsou zcela odolné vůči korozi.
Ano, ale s omezením. Svařování PE potrubí je možné do teplot -5°C (při použití ochranných stanů). Zemní práce jsou limitovány promrzáním půdy. Ocelové potrubí lze svařovat celoročně při dodržení technologických postupů.
Výstavba plynovodů v Ústeckém kraji a celé ČR
Sídlíme v Litvínově (Lom u Mostu), takže primárně působíme v Ústeckém kraji (Most, Teplice, Chomutov, Ústí nad Labem, Louny). Velké investiční celky a VTL rehabilitace však realizujeme po celé České republice, včetně Prahy, Středočeského, Plzeňského a Karlovarského kraje.
Hledáte partnera pro výstavbu nebo rekonstrukci?
Kontaktujte nás pro nezávaznou konzultaci a cenovou nabídku.
