Průmyslové potrubí - Montáže Ocel, Nerez a COOL-FIT
Specializujeme se na náročné technologické rozvody v energetice, chemickém a potravinářském průmyslu. Jsme certifikovaným partnerem pro instalaci systému COOL-FIT a držiteli oprávnění pro svařování vyhrazených tlakových zařízení (PED).
Co jsou průmyslové potrubní systémy?
Potrubí v průmyslu musí odolávat extrémním podmínkám – vysokým tlakům (až 400 bar), teplotám nebo agresivním látkám. Naše realizace splňují nejpřísnější normy pro bezpečnost a spolehlivost provozu.
- Bezpečnost: 100% kontrola svarů u nebezpečných médií (čpavek, plyny).
- Legislativa: Soulad se směrnicí PED 2014/68/EU a normami EN 13480.
- Životnost: Použití kvalitních materiálů a antikorozní ochrany.
1. COOL-FIT - Revoluce v chlazení

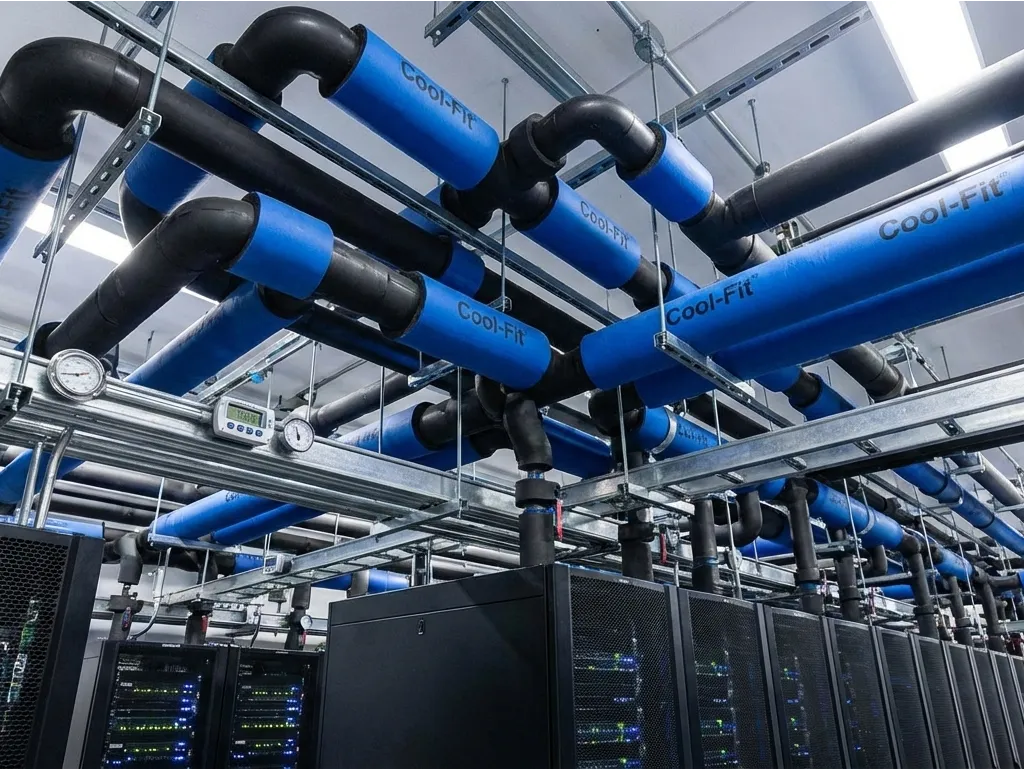

COOL-FIT (od GF Piping Systems) je naše specialita. Jde o předizolovaný plastový systém (PE/PUR/PE) určený primárně pro chladicí okruhy (voda, glykol, ledová voda). Oproti oceli má zcela zásadní výhody.
- Nekoroduje: 100% plast, žádná rez ani inkrustace.
- Rychlá montáž: Až o 50 % rychlejší instalace díky absenci dodatečného izolování.
- Energetická úspora: Minimální tepelné ztráty a nulová kondenzace.
- Lehkost: Menší zatížení nosných konstrukcí střech a lávek.
Srovnání: Ocel vs. COOL-FIT
| Parametr | Ocelové potrubí + Izolace | Systém COOL-FIT |
|---|---|---|
| Riziko koroze | Vysoké (zejména pod izolací) | Žádné (plast) |
| Hmotnost | 100 % (těžké) | 30 % (lehké) |
| Doba montáže | Dlouhá (svařování + izolování) | Krátká (kompletní systém) |
| Životnost | 15-20 let | 25+ let |
2. Nerezová ocel (Stainless Steel)

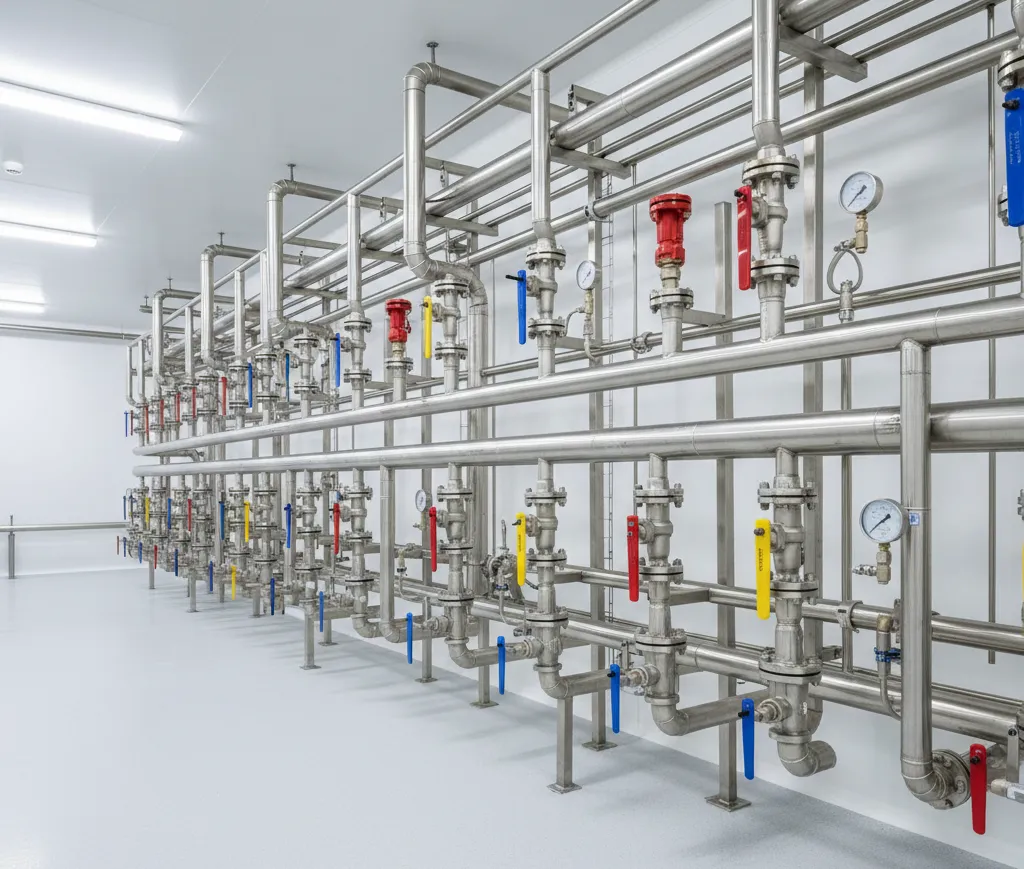

Pro provozy s vysokými nároky na hygienu (potravinářství, farmacie) a chemickou odolnost.
- Materiály: AISI 304 (1.4301), AISI 316L (1.4404) pro agresivní prostředí.
- Svařování: Metoda TIG (WIG) pro maximální kvalitu kořene svaru. U farmacie používáme orbitální svařování.
- Použití: CIP stanice, rozvody produktů, stlačený vzduch, chemikálie.
3. Uhlíková ocel (Carbon Steel)
Klasické řešení pro energetiku a vysoké tlaky.
- Materiály: P235GH, 16Mo3 (pro vysoké teploty).
- Spojování: Svařování metodami 111 (elektroda), 135 (MAG), 141 (TIG).
- Aplikace: Parovody, horkovody, plynovody, topné oleje.
Rozvody podle médií
Energetická média
Pára (nízkotlaká i přehřátá), horkovody, kondenzát. Řešíme dilatace, kompenzátory i odvodnění.
Nebezpečná média (Čpavek)
Disponujeme oprávněním pro montáž čpavkových (NH3) chladicích okruhů. Zde platí nejpřísnější bezpečnostní standardy (100% RTG svarů).
Technické plyny
Rozvody stlačeného vzduchu, dusíku, kyslíku (odmaštěné potrubí) a argonu pro svařovny.
Naftové hospodářství
Potrubí pro LTO, naftu a benzín včetně dvouplášťových systémů s monitoringem úniku.
Kontrola kvality (NDT) - Na svary dáváme záruku
Kvalita svarových spojů je alfou a omegou bezpečnosti. Provádíme nedestruktivní zkoušky (NDT) v rozsahu dle třídy potrubí.
| Metoda | Popis | Použití |
|---|---|---|
| VT (Vizuální) | Kontrola povrchu svaru a geometrie | 100 % všech svarů |
| PT / MT (Povrchové) | Kapilární / Magnetická zkouška trhlin | Kořenové vrstvy, finální svary |
| RT (Rentgen) | Prozáření svaru | Plynovody, Parovody, Čpavek |
| UT (Ultrazvuk) | Kontrola vnitřních vad | Tlustostěnné materiály |
Samozřejmostí je tlaková zkouška celého systému (pevnostní a těsnostní) za účasti revizního technika.
Průběh realizace
- Analýza: Zaměření stavu, výpočet tlakových ztrát, návrh materiálu.
- Projekce: Zpracování prováděcí dokumentace a isometrií.
- Prefabrikace: Příprava dílů v naší dílně pro zrychlení montáže na místě.
- Montáž: Svařování, uložení na konzole, montáž armatur.
- Zkoušky: NDT kontroly, proplachy, tlakové zkoušky.
- Dokumentace: Předání pasportu, atestů materiálů (3.1) a revizních zpráv.
Reference
Výrobní závod (Automotive)
Chladicí okruh lisovny plastů. Systém COOL-FIT 4.0, DN 110. Délka 450 m.
Zimní stadion
Rekonstrukce strojovny chlazení. Čpavkové potrubí, ocel, 100% RTG kontrola.
Potravinářský závod
Rozvody páry a kondenzátu pro pasterizaci. Materiál nerez 1.4404.
Potřebujete profesionální montáž potrubí?
Kontaktujte nás pro návrh řešení. Jsme specialisté na COOL-FIT i ocel.
