Plynovod a regulační řada pro průmyslovou pec
Pro Seves Glass Block v Duchcově jsme přivedli zemní plyn k nové komorové temperovací peci Fornax — od stávajícího uzávěru uvnitř haly přes regulační řadu s plynoměrem až k hořáku. Celý rozvod je veden po stavebních konstrukcích ve výrobním provozu.
- ZákazníkSeves Glass Block s.r.o.
- MístoBílinská 42, Duchcov
- SpotřebičKomorová temperovací pec Fornax FGE 11.13.5/60
s hořákem Bentone BG 200-2 - Naše částSTL plynovod, regulační řada s HUP, NTL rozvod k hořáku, zkoušky a výchozí revize
- Realizace2026
STL na NTL
na spotřebiči
hořáku
DN25, DN32 a DN15
Klíčová část zakázky

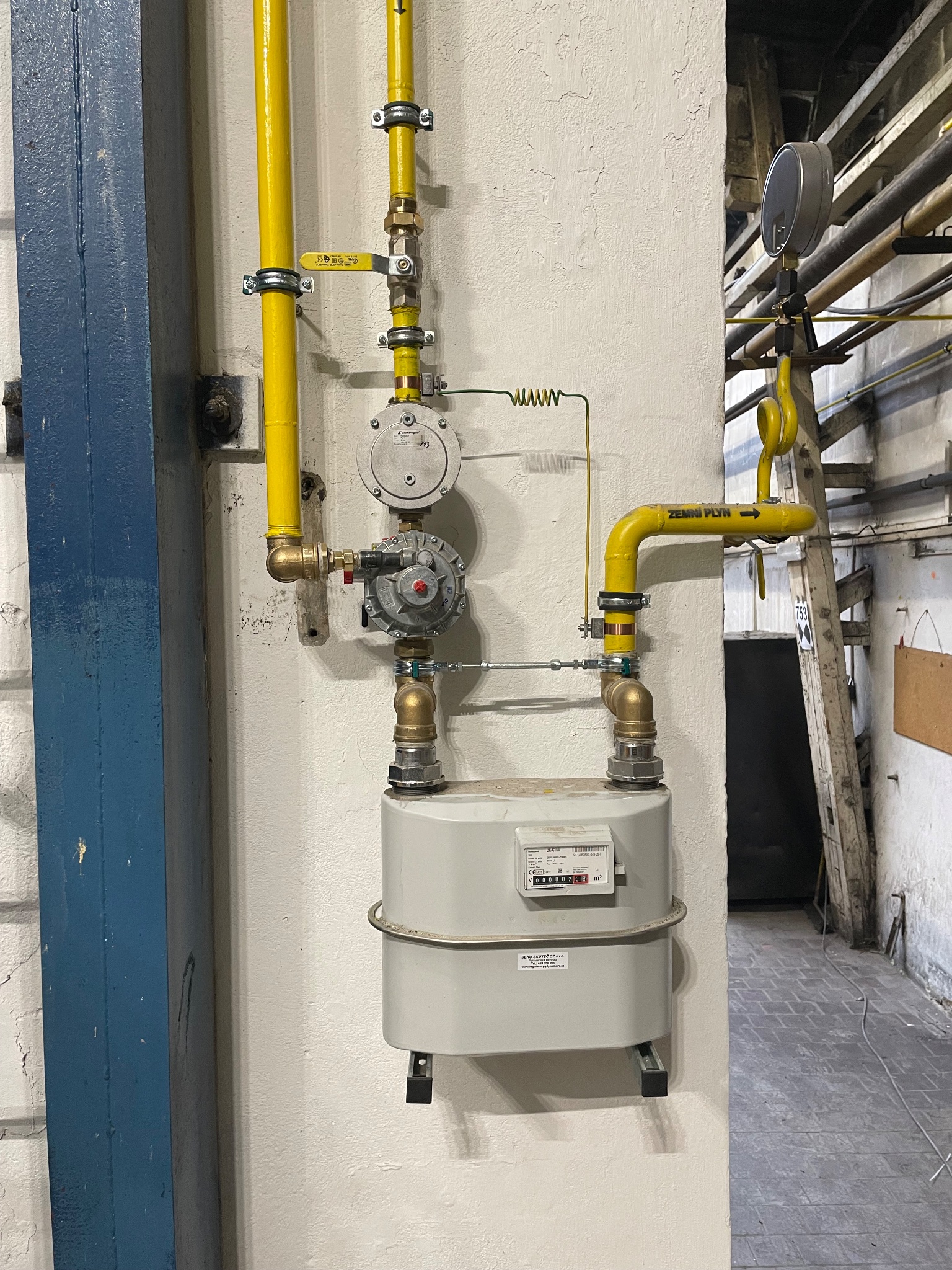

Regulační řada s plynoměrem na betonovém sloupu
Za hlavním uzávěrem plynu jsme na konstrukci u sloupu osadili filtr, regulátor tlaku, membránový plynoměr a kontrolní manometr. Sestava drží konstantní tlak k hořáku a zároveň měří spotřebu pece odděleně od zbytku provozu.
Celá řada včetně uzavíracích armatur je do výšky 1,7 m, takže je obsluha ovládá ze země bez plošiny.
Zadání
Seves Glass Block instaloval ve výrobním objektu novou komorovou temperovací pec Fornax s plynovým hořákem Bentone. Pec potřebovala samostatný přívod zemního plynu — stávající STL rozvod v hale končil kulovým kohoutem G1" v potrubním koridoru.
Naším úkolem bylo dovést plyn od tohoto uzávěru k peci, snížit tlak ze STL 150 kPa na NTL 4–5 kPa, které hořák potřebuje, a předat zařízení s doklady. Všechno uvnitř běžícího výrobního provozu.
Co jsme provedli

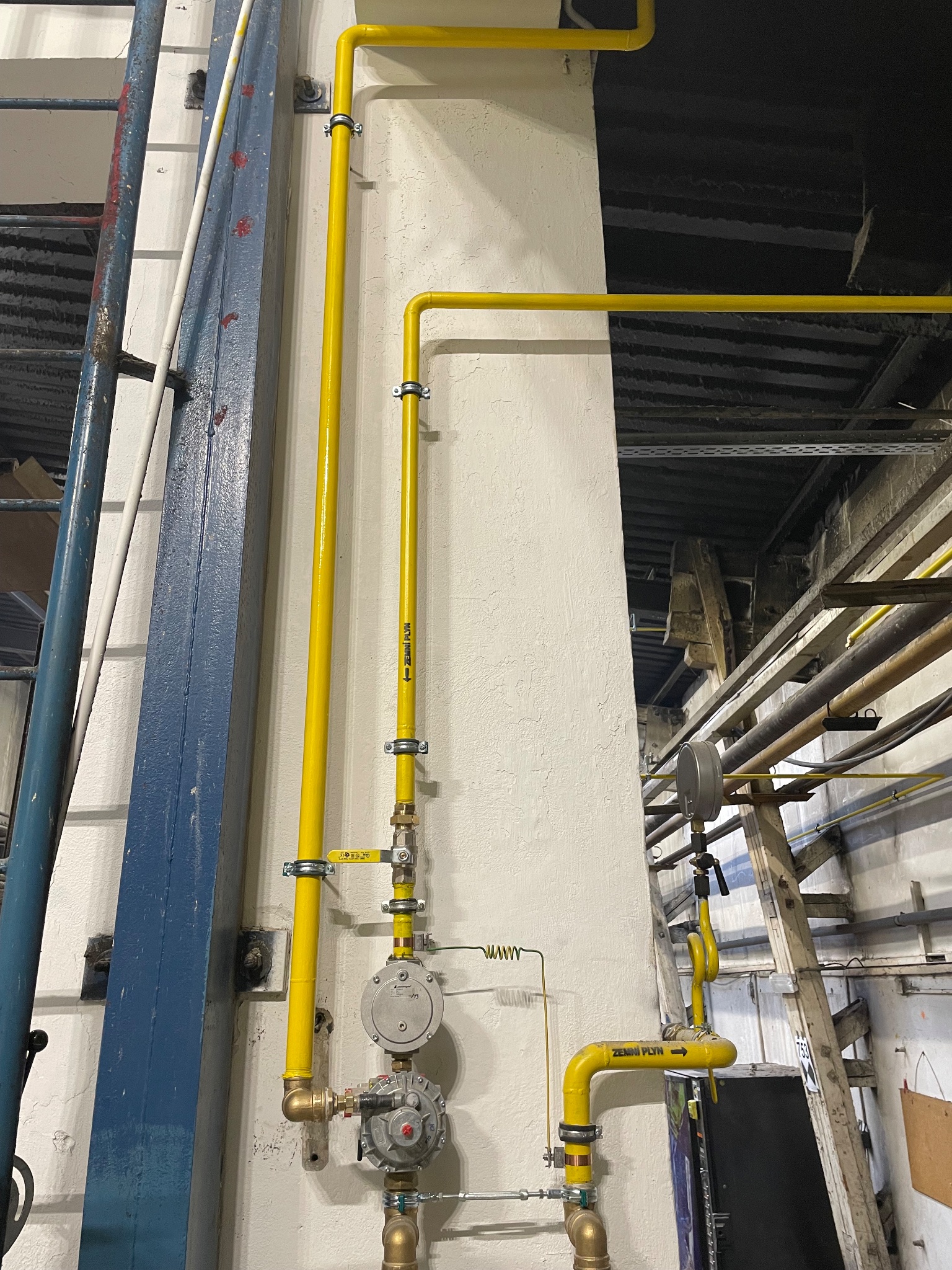

STL plynovod
- Ocelové bezešvé potrubí DN25 (33,7 × 2,6) dle ČSN EN ISO 3183, délka cca 6 m
- Napojení na stávající kulový kohout G1" v potrubním koridoru uvnitř objektu
- Vedení po stávajících stavebních konstrukcích, kotvení montážním systémem v žárovém zinku, rozteč uložení max. 3,5 m
- Objímky s pryžovou vložkou, montáž bez nežádoucího pnutí
Hlavní uzávěr a regulační řada
- Hlavní uzávěr plynu na konstrukci u stávajícího betonového sloupu
- Plynový filtr pro zachycení mechanických nečistot před regulátorem
- Regulátor tlaku Mesura C50 VSI M, přímý 3/4"–5/4"

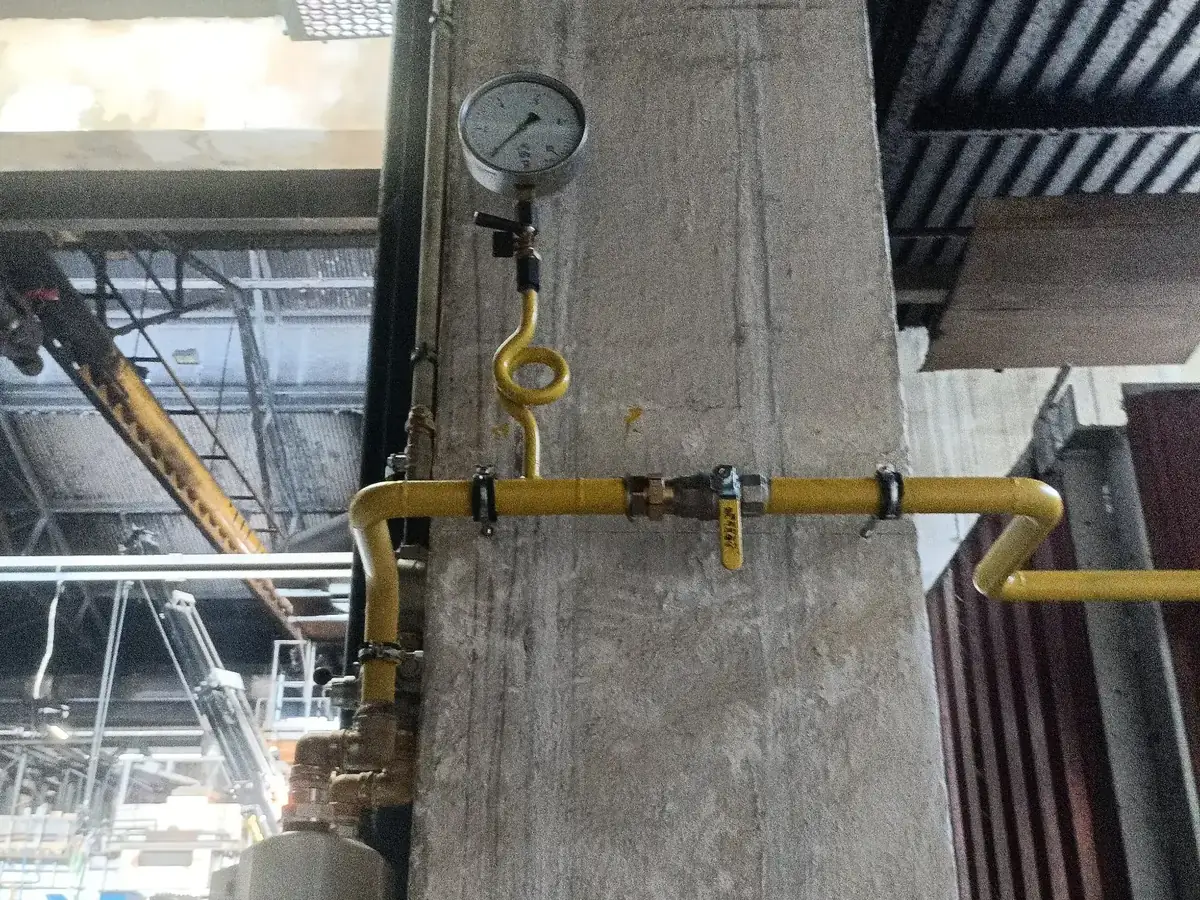

- Membránový plynoměr G10 a za ním kontrolní manometr
- Na výstupu kulový kohout G 5/4", celá řada do výšky 1,7 m
NTL rozvod k hořáku
- Ocelové potrubí DN32 (42,4 × 2,6) cca 5 m a DN15 (21,3 × 2,3) cca 18 m

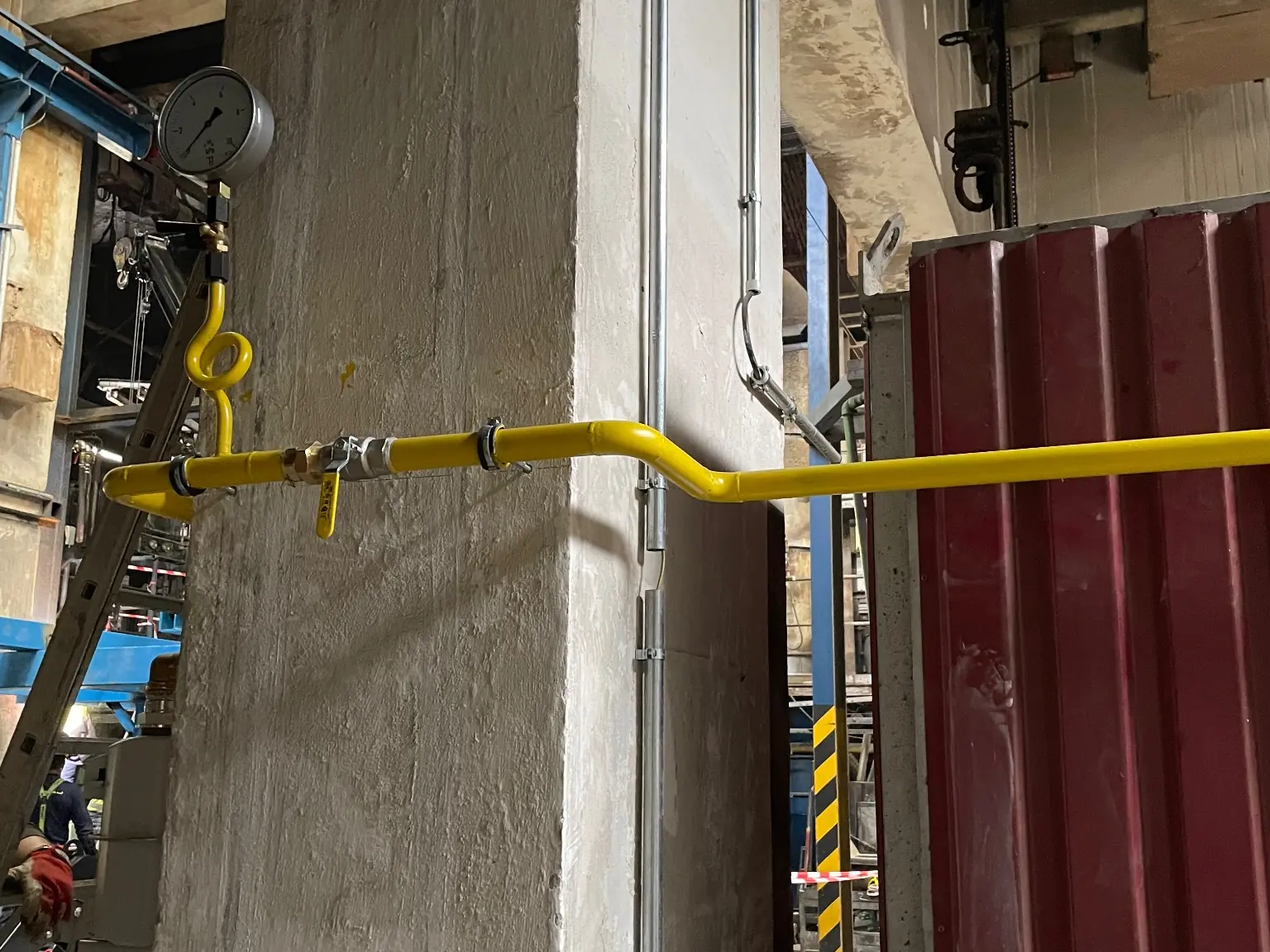

- Vedení po stávajících stavebních a ocelových konstrukcích až k plynové řadě hořáku, rozteč uložení max. 3,0 m
- Kulový uzávěr G 5/4" před spotřebičem pro odstavení pece z provozu
- Napojení spotřebiče plynovou hadicí, vyvedené odvětrání plynovodu
- Nosné konstrukce z montážního systému podle požadavků výrobce pece
Kontrola svarů, zkoušky a doklady
- Všechny potrubní spoje svařované, uzavírací armatury v závitovém provedení
- NDT dle ČSN EN 15001-1: obvodové svary 10 % VT a 10 % RTG, koutové svary odboček 10 % VT a 10 % zkouška povrchových trhlin, podélné svary 100 % VT a 10 % RTG
- Zkouška pevnosti a těsnosti vzduchem nebo inertním plynem dle ČSN EN 15001-2 na 1,43násobek provozního tlaku, vyhodnocení po 30 minutách od ustálení, cejchovaným tlakoměrem 0–600 kPa
- Základní a krycí nátěr ve žlutém odstínu až po tlakových zkouškách
- Uzemnění trasy na stávající zemnící soustavu, doklad o měření k výchozí revizi
- Předáno se zprávou o výchozí revizi, protokolem o tlakové zkoušce a dokumentací skutečného provedení
Proč to zvládneme
Průmyslové plynovody máme pokryté oprávněním TIČR ve skupině F2, průmyslové pece skupinou G3 bez omezení výkonu. Kvalitu svařování máme certifikovanou v ČSN EN ISO 9001 ve spojení s ISO 3834-2. Podrobnosti na stránce Oprávnění a certifikace.
Navazující služby: technologická potrubí, plynovody a produktovody, plynoměry a měření a kotelny a energetická centra.
